油基鉆井液用有機(jī)膨潤(rùn)土技術(shù)方案

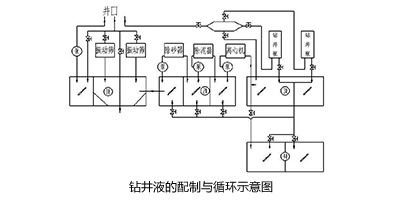

（1）洗凈并準(zhǔn)備好兩個(gè)混合罐；
（2）用泵將配漿用基油打入1號(hào)罐內(nèi)，按預(yù)先計(jì)算的量加入所需的主乳化劑，輔助乳化劑和潤(rùn)濕劑，然后進(jìn)行充分?jǐn)嚢瑁敝了杏腿苄越M分全部溶解。在常溫條件下，混合31.8m3（200bbl）大約需要2h或更長(zhǎng)時(shí)間，將油預(yù)熱或劇烈攪拌可以縮短溶解時(shí)間。
（3）按所需的水量將水加入2號(hào)罐內(nèi)，并讓其溶解所需CaCl2量的70%。
（4）在鉆井液槍等鉆門設(shè)備強(qiáng)有力的攪拌下，將CaCl2鹽水緩慢加入油相。最好是在3.45MPa（500psi）以上的泵壓下通過(guò)1.27cm（0.5in）的鉆井液噴槍嘴對(duì)鉆井液進(jìn)行攪拌，若泵壓達(dá)不到3.45MPa，則應(yīng)選用更小的噴嘴，并降低加水速度。
（5）在繼續(xù)攪拌下加入一定量的有機(jī)膨潤(rùn)土和石灰。當(dāng)乳狀液形成后，應(yīng)全面測(cè)定其性能，如流變參數(shù)、pH值、破乳電壓和HTHP濾失量等。
（6）如性能符合要求，可加入重晶石以達(dá)到所要求的鉆井液密度。加重晶石的速度要適當(dāng)（以每小時(shí)加入200~300袋為宜）。如重晶石被水潤(rùn)濕，會(huì)使鉆井液中出現(xiàn)粒狀固體，這時(shí)應(yīng)減緩加入速度，并適當(dāng)增加潤(rùn)濕劑的用量。
（7）當(dāng)體系達(dá)到所需的密度后，加入剩余的粉狀CaCl2，最后進(jìn)行充分?jǐn)嚢琛?/p>
